一、鍋爐取樣冷卻器概述：

       鍋爐取樣冷卻器用于鍋爐房或發電廠內汽水化驗取樣冷卻，鍋爐及熱力系統中的水大都溫度較高,而高水溫不便于取樣,也不便于測定,在取樣中應加以冷卻,所以要把取樣點的樣品引進取樣冷卻器進行冷卻,取樣冷卻器一般要求保證流量500-700mL/min時,樣品能冷取到30-40度以下,滿足中華人民共和國電力行業DL/T 457—91的標準.

       鍋爐取樣冷卻器的導管均采用不銹鋼管,不能用碳鋼管或黃銅管,以免樣品在取樣過程中被導管中的金屬腐蝕產物污染.

       我公司鍋爐取樣冷卻器適用于溫度較高的液體和氣體等介質取樣，具有結構緊湊、傳熱效率高、清洗方便、使用壽命長等優點。

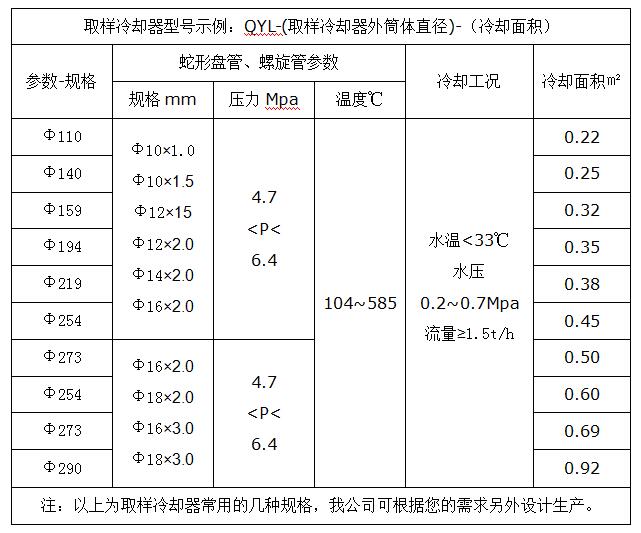

二、鍋爐取樣冷卻器規格型號:

規 格 型 號 管內壓力 MPa 管內溫度℃ 冷卻面積 m 2 冷卻管 材質

DN150 <5.4 <450 0.25 φ12x2 筒體20#鋼

冷卻管不銹鋼304

或銅管

DN200 0.38

DN250 0.69

DN300 0.92

DN150 <10.0 <540 0.25 φ14x2

DN200 0.38?

DN250 0.69

DN300 0.92

三、鍋爐取樣冷卻器冷卻面積的計算:

1: 如果已知樣品流量、冷卻水溫度及樣品的初始條件，則取樣冷卻器所需冷卻面 積可由式(A)求得：

A= f x1.0029/3600ΔtmxU (A1)

式中 A——所需冷卻面積，m2；

f——樣品流量，L/h；

Δtm——平均溫差，℃；

U——整體熱交換系數(對雙層螺旋管及浸液式冷卻器均取U=200。

當樣品為過熱蒸汽時，對每100℃過熱度，應在由式(A1)計算出的冷卻面積基 礎上增加12.6%。

       2: 平均溫差可由式(A2)求得：

Δtm= [( t1-T2)-(t2-T1)]/[L( t1-T2)/(t2-T1)] (A2)

式中 Δtm——平均溫差，℃；

t1——冷卻器進口樣品溫度，℃；

t2——冷卻器進口樣品溫度，℃；

T1——冷卻器進口冷卻水溫度，℃；

T2——冷卻器出口冷卻水溫度，℃。

       3: 冷卻器螺旋管可由一組具有所需冷卻面積的連續盤管構成，也可由兩組或兩組 以上的多組螺旋管連續排列。

四、鍋爐取樣冷卻器訂貨說明:

       1:注明是汽取樣還是水取樣。

       2:冷卻管內的工作壓力與樣品進口溫度。

       3:一般選型為DN200和DN250兩種型號。

       4:是否需組合式。

注：以上為鍋爐取樣冷卻器常用的幾種規格，我公司可根據您的需求另外設計生產。
